1 引言

非最大值抑制是一种主要用于目标检测的技术，旨在从一组重叠框中选择最佳边界框。在下图中，非最大值抑制的目的是删除黄色和蓝色框，这样我们只剩下绿色框作为最终的预测结果。

闲话少说,我们直接进入NMS算法的介绍中.

在这里插入图片描述

2. 计算NMS的步骤

为了了解什么是boundingbox，以及IOU的含义，我在前篇发表了关于IOU的文章。前篇文章中描述的术语将在本文中继续介绍。我将首先描述NMS在这个特定示例中的工作过程，然后解释一个更通用的算法，将其扩展到不同的场景下。
术语定义：

我们将使用的每个边界框的格式如下：

b

o

x

_

l

i

s

t

=

[

x

1

，

y

1

，

x

2

，

y

2

，

c

l

a

s

s

，

c

o

n

f

i

d

e

n

c

e

]

box\_list=[x1，y1，x2，y2，class，confidence]

$b o x_l i s t = [x 1 ， y 1 ， x 2 ， y 2 ， c l a s s ， c o n f i d e n c e]$
让我们假设，对于上述这个特定的图像我们有3个边界框,即:

b

b

o

x

_

l

i

s

t

=

[

b

l

u

e

_

b

o

x

,

y

e

l

l

o

w

_

b

o

x

,

g

r

e

e

n

_

b

o

x

]

bbox\_list=[blue\_box,yellow\_box,green\_box]

$b b o x_l i s t = [b l u e_b o x, y e l l o w_b o x, g r e e n_b o x]$
对于每个框,相关定义如下:

b

l

u

e

_

b

o

x

=

[

x

3

，

y

3

，

x

4

，

y

4

，

"

C

a

t

"

，

0.85

]

y

e

l

l

o

w

_

b

o

x

=

[

x

5

，

y

5

，

x

6

，

y

6

，

"

C

a

t

"

，

0.75

]

g

r

e

e

n

_

b

o

x

=

[

x

1

，

y

1

，

x

2

，

y

2

，

"

C

a

t

"

，

0.9

]

\begin{aligned} blue\_box &= [x3，y3，x4，y4，"Cat"，0.85] \\ yellow\_box &= [x5，y5，x6，y6，"Cat"，0.75] \\ green\_box & = [x1，y1，x2，y2，"Cat"，0.9] \\ \end{aligned}

$b l u e_b o x y e l l o w_b o x g r e e n_b o x = [x 3 ， y 3 ， x 4 ， y 4 ， " C a t " ， 0.85] = [x 5 ， y 5 ， x 6 ， y 6 ， " C a t " ， 0.75] = [x 1 ， y 1 ， x 2 ， y 2 ， " C a t " ， 0.9]$

2.1 根据置信度过滤候选框

作为NMS中的第一步，我们按照置信度降序对框进行排序。排序后我们得到结果为：

b

b

o

x

_

l

i

s

t

=

[

g

r

e

e

n

_

b

o

x

,

b

l

u

e

_

b

o

x

,

y

e

l

l

o

w

_

b

o

x

]

bbox\_list = [green\_box, blue\_box, yellow\_box]

$b b o x_l i s t = [g r e e n_b o x, b l u e_b o x, y e l l o w_b o x]$
然后我们定义一个置信度阈值。任何置信度低于此阈值的框都将被删除。对于本例，假设置信度阈值为0.8。使用该阈值，我们将删除黄色框，因为其置信度<0.8。这就给我们留下了：

b

b

o

x

_

l

i

s

t

=

[

g

r

e

e

n

_

b

o

x

,

b

l

u

e

_

b

o

x

]

bbox\_list = [green\_box, blue\_box]

$b b o x_l i s t = [g r e e n_b o x, b l u e_b o x]$
这一步操作后的结果图如下所示:

在这里插入图片描述

2.2 根据IOU过滤

由于框的置信度按降序排列，我们知道列表中的第一个框的置信度最高。我们从列表中删除第一个框，并将其添加到新列表中。在我们的例子中，我们将删除绿色框，并将其放入一个新列表中，比如bbox_list_new。
在这个阶段，我们为IOU定义了一个额外的阈值。此阈值用于删除具有高重叠度的框。其原因如下：如果两个框有大量重叠，并且它们也属于同一类，则很可能两个框都覆盖了同一对象（我们可以从上图验证这一点）。由于真实情况是每个对象只有一个框，因此我们尝试删除置信度较低的框。
在上述示例中，假设我们的IOU阈值为0.5
我们现在开始计算绿框的IOU，其中bbox_list中剩余的每个框也具有相同的类。在我们的例子中，我们将只使用蓝色框来计算绿色框的IOU。
如果绿框和蓝框的IOU大于我们定义的阈值0.5，我们将删除蓝框，因为它的置信度较低，并且有明显的重叠。
对图像中的每个框重复此过程，上述示例中最终只生成具有高置信度的唯一框。如下所示:

在这里插入图片描述

3. NMS算法

总结上述过程,我们可以得到NMS的计算过程如下:

定义置信度阈值和IOU阈值取值。
按置信度降序排列边界框bounding_box
从bbox_list中删除置信度小于阈值的预测框
循环遍历剩余框，首先挑选置信度最高的框作为候选框.
接着计算其他和候选框属于同一类的所有预测框和当前候选框的IOU。
如果上述任两个框的IOU的值大于IOU阈值,那么从box_list中移除置信度较低的预测框
重复此操作，直到遍历完列表中的所有预测框。

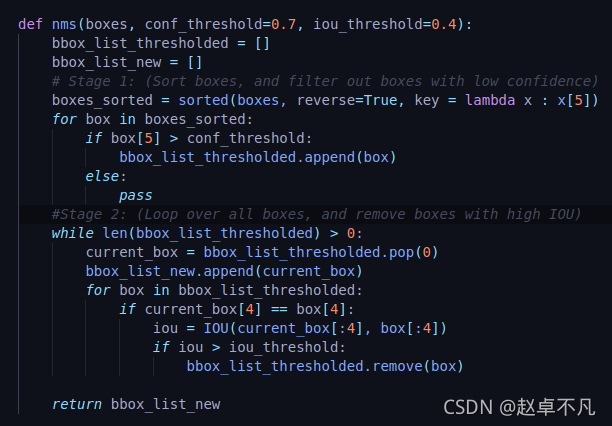

代码实现如下:

在这里插入图片描述
相关解释如下:

def nms(boxes, conf_threshold=0.7, iou_threshold=0.4):

此函数将图像候选框列表、置信阈值和iou阈值作为输入。（这里将相应的默认值分别设置为0.7和0.4）

bbox_list_thresholded = []
bbox_list_new = []

接着我们创建了两个名为bbox_list_threshold和bbox_list_new的列表。

bbox_list_threshold：包含筛选低置信度框后的新框列表
bbox_list_new：包含执行NMS后的最终框列表

boxes_sorted = sorted(boxes, reverse=True, key = lambda x : x[5])

在上述2.1节中，按照置信度的降序对框列表进行排序，并将新列表存储在变量boxes_sorted中.
这里我们采用python的内置sorted函数对其进行排序,该函数根据key字段指定排序规则.
在我们的例子中，我们指定一个关键字reverse=True来按降序对列表进行排序,同时指定第二个关键字用于排序的约束。这里我们使用的lambda函数提供了一个映射，返回每个边界框的第5个元素（置信度）。
经过上述两个参数的设定,在遍历每个框时，排序函数将按照置信度对候选框按照降序排序。

for box in boxes_sorted:
if box[5] > conf_threshold:
bbox_list_thresholded.append(box)
else:
pass

我们遍历所有已排序的框，并移除置信度低于我们设置的阈值（conf_threshold=0.7）的框

while len(bbox_list_thresholded) > 0:
current_box = bbox_list_thresholded.pop(0)
bbox_list_new.append(current_box)

在上述2.2节，我们逐个循环遍历阈值框列表（bbox_list_threshold）中的所有框，直到列表清空。
我们首先从这个列表中删除（弹出）第一个框（当前框），因为它具有最高的可信度，然后将它附加到我们的最终列表中（bbox_list_new）。

for box in bbox_list_thresholded:
if current_box[4] == box[4]:
iou = IOU(current_box[:4], box[:4])
if iou > iou_threshold:
bbox_list_thresholded.remove(box)

然后，我们迭代列表bbox_list_threshold中所有剩余的框，并检查它们是否与当前框类别相同。（box[4]对应于类别）
如果两个框属于同一类，我们计算这些框之间的IOU, 如果IOU>IOU_threshold，我们将从列表bbox_list_thresholded中移除置信度较低的框。
